SMC轻量化革命：用3M™空心玻璃微珠帮助汽车外饰件减重40%的金属替代方案

在汽车工业追求极致能效与续航的今天，轻量化已成为提升能源效率、降低排放、增加续航里程的关键策略。传统的金属冲压件（钢材、铝材）正面临来自高性能复合材料——特别是片状模塑料（SMC）——的强劲挑战。然而，常规SMC的密度（约1.8-2.0 g/cm³）仍是其全面替代金属的瓶颈。因此复合材料界将目光投向了低密度SMC配方。

在SMC（片状模塑料）的生产过程中，在传统树脂中添加中空、耐水且化学性质稳定的3M玻璃微球能够制造出密度低于1.0 g/cm³的轻量化SMC部件；与钢材、铝材或标准SMC相比，部件总重量可减轻高达45%。同时，3M玻璃微球能够帮助实现A级可涂装表面效果——这使得SMC（热塑性复合材料）和BMC（热塑性模塑料）材料非常适用于制造引擎盖、后备箱盖以及车身面板等部件。这不仅让汽车外饰件减重方案的数据有了重大突破，更在A级表面复合材料的质感上实现了对金属的全面超越。

今天，我们将深入探讨如何通过引入3M™空心玻璃微珠这一革命性的SMC轻量化填料，打造出密度低于1.0 g/cm³、减重高达40-45%（与传统金属件相比），且兼具优异机械性能与A级表面的复合材料，并对使用3M™空心玻璃微珠后的 SMC 与钢材、铝材在重量、成本、耐腐蚀性上的对比，同时为您提供不同型号3M™空心玻璃微珠的选型指南。

一、SMC vs金属：重量、成本、耐腐蚀性全面对比

在选择材料时，工程师需在性能、成本与工艺间取得平衡。下表直观对比了传统钢材、铝材与采用3M空心微珠的轻量化SMC的关键指标：

减重优势：

传统的标准SMC密度通常在1.9-2.1 g/cc之间。虽然已比钢材（7.8 g/cc）轻，但在面对铝材（2.7 g/cc）时优势并不明显。通过引入低密度SMC配方，即添加3M中空玻璃微球替代碳酸钙等传统密实填料，SMC的密度可被拉低至1.0 g/cc以下。根据3M官方数据显示，这能使部件总重量减少40 - 45% 。这意味着原本2.5kg的钢制部件，使用空心微球改性SMC后仅重约1.4kg，其减重效果远超铝材方案。

成本优势：

虽然铝材本身密度低于钢材，但其原材料成本和加工能耗极高。相比之下，SMC轻量化填料方案在降低树脂用量的同时（微球可部分取代树脂），实现了材料成本的下降。更重要的是，微球的“滚珠轴承效应”降低了糊料粘度，提升流动性，不仅减少了玻纤外露，还能缩短模压周期（循环时间缩短15-25% ），大幅提升生产效率 。

耐腐蚀与集成优势:

与钢材需防锈、铝材需抗电化学腐蚀不同，空心玻璃微球的主要成分是碱石灰硼硅酸盐玻璃，化学性质稳定，耐酸碱、耐水解 。这使得采用了空心玻璃微球的汽车外饰件减重方案在恶劣环境中具有更长的使用寿命。同时，SMC部件可实现多部件集成设计，进一步减少模具投资和组装成本。

核心结论：

与金属相比，采用3M空心玻璃微珠的轻量化SMC不仅在减重上实现跨越，更在耐腐蚀性上具备先天优势，彻底解决了金属件的锈蚀烦恼。同时，其设计自由度高和潜在的综合成本优势，使其成为引擎盖、车门、翼子板、电池包壳体等汽车外饰件的理想替代方案。

二、用于 SMC/BMC 的 3M™ 玻璃微球：典型优势与特性

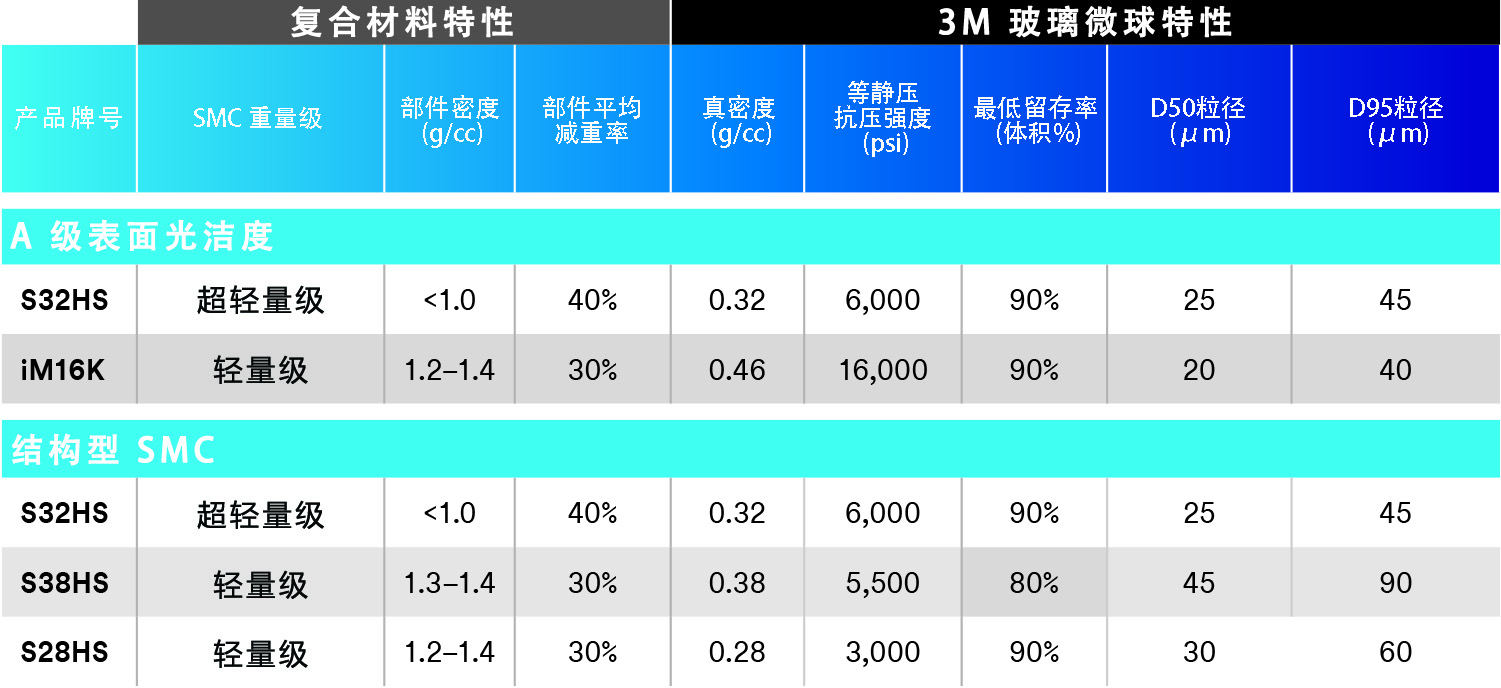

下表所列牌号均已针对 SMC/BMC 配方进行了优化。所有最终部件的性能均取决于具体的配方及应用工况。如需针对您的具体应用获取建议，请联系我司。

仅供参考。上述技术信息与数据仅应被视为具有代表性或典型性，不应用于制定具体的技术规范。

三、 实操要点：添加比例与分散工艺

即使选对了型号，错误的添加方式和工艺同样会导致玻璃微球破损或制品性能下降。以下实操建议引用自3M技术文件及行业成熟经验：

1、添加比例建议

3M空心玻璃微珠的添加量并非越多越好，而是需要有针对性地进行系统优化。

起始建议：在总填料体系中，以5-15%的体积百分比替代等体积的传统填料（如碳酸钙）。

性能影响：添加量在15%以内时，可显著降低密度（达25-35%），同时基本保持或仅轻微降低拉伸/弯曲强度。冲击韧性可能略有下降，但可通过调整玻纤含量和类型来补偿。

成本核算：虽然空心玻璃微珠单价高于碳酸钙，但其极低的密度意味着按体积计算时，成本常更具优势。添加10%体积的微珠，可能仅增加3-5%的原材料成本，却换来20%以上的减重，价值巨大。

2、分散工艺要点

这是决定微球生死的最关键一步。中空玻璃微球是薄壁球体，高剪切力会将其碾碎，一旦破碎，不仅丧失减重效果，还会因引入碎玻璃导致粘度飙升、表面粗糙。

混合顺序（至关重要）：务必最后添加玻璃微珠！严禁将微球与其他粉状填料一起干混，这极易产生粉尘并导致预混不均。应先将树脂、低收缩添加剂、引发剂、颜料等低速搅拌均匀，再加入传统填料（如碳酸钙）分散，最后在低速搅拌（建议<100 rpm）下缓缓加入空心玻璃微珠，混合至均匀即可。避免使用高速剪切设备。

投料时机：必须将微球加入已充分混合的液态树脂糊中。通常在树脂、低 Profile 添加剂、引发剂、脱模剂等液体组分搅拌均匀后，再加入微球和矿物填料。

设备选择：应避免使用高剪切乳化机或三辊研磨机。推荐使用锚式或框式搅拌器，配合低速分散（线速度建议控制在20米/秒以下）。

SMC机组浸渍：在SMC机组上，确保刮刀对玻纤毡的碾压压力适中，过高的压力会压碎位于玻纤层间的微珠。优化糊料的粘度，使其具有良好的浸渍性和铺覆性。

模压工艺：采用较低的合模速度（特别是最后一段），让树脂/微珠糊料有足够时间流动，避免因湍流导致微珠局部受压破碎。适当的模温（通常140-150°C）和固化时间有助于获得最佳表面。

3. 输送、储存与防尘

微球极轻，易产生粉尘。3M建议使用封闭的物料输送系统（如文丘里管或气力输送），并注意防潮，因为受潮的微球可能导致团聚，影响分散均匀性 。

四、 实现A级表面与综合性能平衡

使用空心玻璃微珠不仅为了减重，其对A级表面复合材料的贡献同样卓越。

减少收缩与翘曲：微珠的球形结构在各向同性收缩，能有效抵消树脂固化收缩和玻纤带来的取向性收缩，大幅减少部件翘曲，为涂装提供平整基材。

改善表面光滑度：坚硬的玻璃微珠在模具表面起到“滚珠轴承”作用，促进树脂流动，减少玻纤纹路显露，显著提升表面光泽度和细腻感。

提升喷涂附着力：均匀的收缩降低了内应力，使涂层附着力更牢固，减少漆面开裂风险。

在替代金属的征程中，3M玻璃微球赋予了SMC与金属博弈的资本。通过精准选择适合的3M空心玻璃微珠型号，以实现极致的汽车外饰件减重，同时打造出完美的A级表面，工程师们已不需要在极致轻量化和牺牲表面质量之间做取舍。

低密度SMC配方不仅是材料的替换，更是一种工程哲学的改变。它让复合材料突破了密度的限制，以减重40-45% 的实测数据，在重量、耐腐蚀、成本和设计自由度上全面超越传统金属。无论是追求光影流转的A级表面外饰，还是需要扛重压的电池包壳体，选择合适的3M玻璃微珠型号并掌握核心工艺，您都能打造出赢得市场竞争的下一代汽车外饰件减重方案。

利用3M官方提供的技术资源，结合正确的分散工艺，SMC轻量化填料技术将帮助行业在电动化时代，真正实现“以塑胜钢”的跨越。

五、 3M官方资源与技术支持

为确保您获得最准确的信息和配方支持，建议参考3M官方发布的技术文档。进一步阅读“3M空心玻璃微珠混合和注塑成型指南”等文档，获取通用加工指导。

对于具体的低密度SMC配方，可联系您的3M代表，以获得针对性的配方辅助和问题诊断。

保修、有限补救措施和免责声明：

许多超出 3M 控制范围且仅用户知晓和控制的因素可能会影响 3M 产品在特定应用中的使用和性能。 用户应自行负责评估 3M 产品，并确定其是否适合特定用途以及是否适用于用户的使用方法。 用户应自行负责评估第三方知识产权，并确保其对 3M 产品的使用不侵犯任何第三方的知识产权。除非相关产品手册或包装说明书中另有明确规定，否则 3M 保证每件 3M 产品在 3M 发货时均符合适用的 3M 产品规格。 3M 不作任何其他明示或暗示的保证或条件，包括但不限于任何关于适销性或特定用途适用性的暗示保证或条件，或任何关于不侵权的暗示保证，或任何因交易过程、惯例或行业惯例而产生的暗示保证或条件。 如果 3M 产品不符合本保证，则唯一的补救措施是由 3M 选择更换该产品或退还购买价款。

责任限制：除法律禁止的情况外，3M对因3M产品引起的任何损失或损害概不负责，无论该损失或损害是直接的、间接的、特殊的、偶然的还是后果性的，也无论所依据的法律理论如何，包括保证、合同、过失或严格责任。

技术信息：本文件中包含的或由3M人员提供的技术信息、建议和其他声明均基于3M认为可靠的测试或经验，但3M不保证此类信息的准确性或完整性。对于此类信息，3M不作任何明示或暗示的保证或条件，包括但不限于任何关于不侵犯第三方知识产权的保证或条件，或关于技术或商业成功的保证或条件。此类信息仅供具备足够知识和技术技能，能够评估信息并运用自身判断的人员使用。本信息不构成任何3M或第三方知识产权的许可，亦不暗示任何许可。
